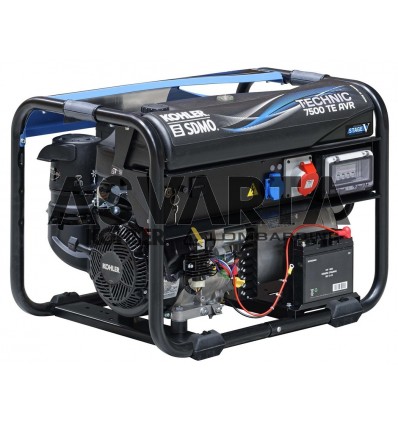

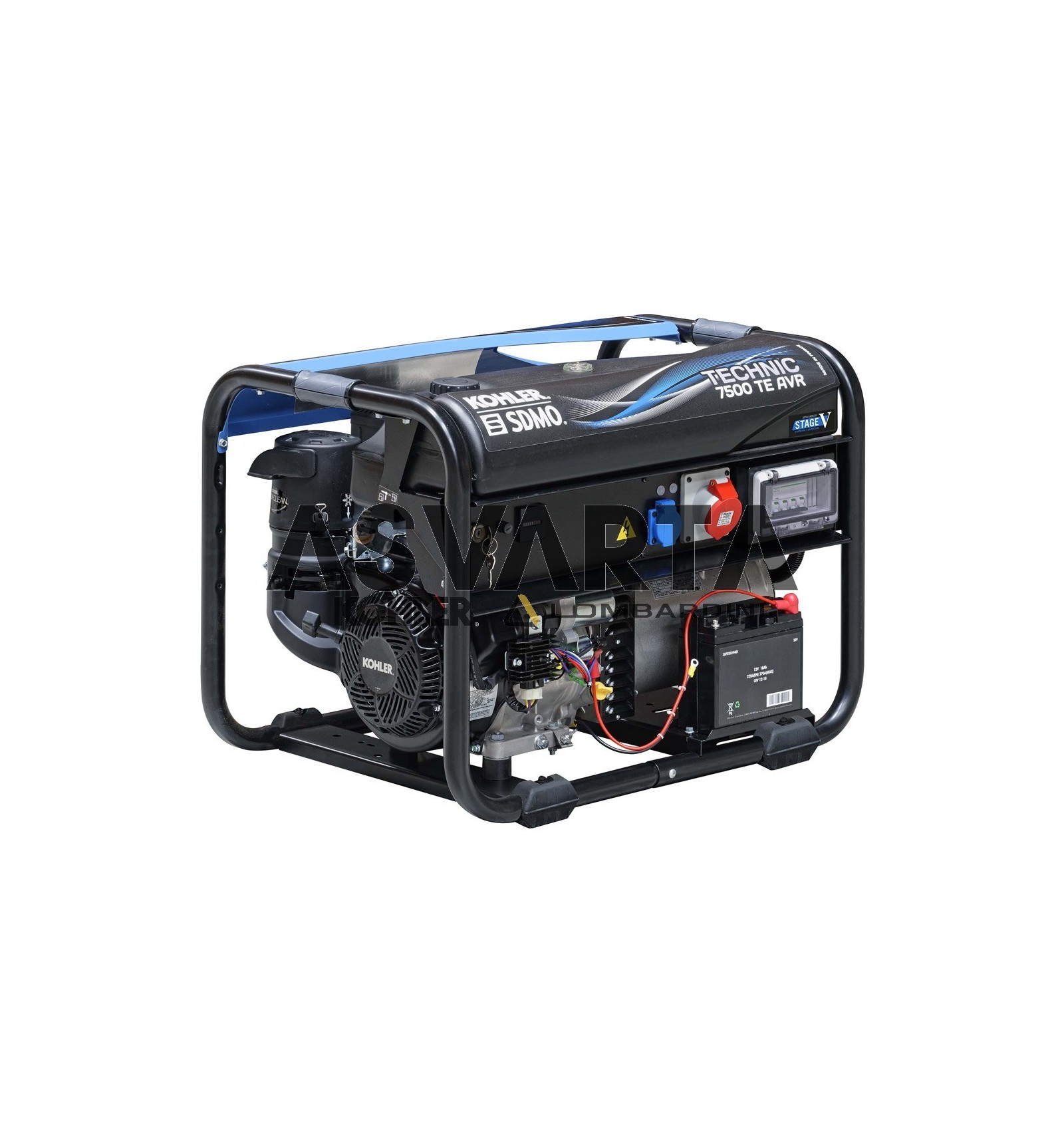

Générateur Kohler SDMO Technic 7500 TE AVR C5

CARACTERISTIQUES MOTEUR

• Marque moteur: KOHLER KDI
• Réf. moteur: CH440E_C5
• Distribution: O.H.V.
• Démarrage: Lanceur-Electrique
• Sécurité huile: Oui
• Cylindrée (cm3): 429
• Capacité huile (L): 1,30

CARACTERISTIQUES ALTERNATEUR

• Technologie: Bagues et balais
• Régulation AVR: Oui
• Indice de protection: IP 23
• Classe d'isolement: H

CONDITIONNEMENT

• Type de conditionnement: Carton
• Longueur (cm): 82
• Largeur (cm): 56,50
• Hauteur (cm): 60
• Poids (kg): 110,50

EXPÉDITION EN ESPAGNE ET AU PORTUGAL

PÉNINSULE IBÉRIQUE (ESPAGNE ET PORTUGAL)

Frais d'envoi: 7,50 €

Baléares, Ceuta et Melilla

Frais d'envoi: 9,50 €

Îles Canaries

Les tarifs d'expédition vers les îles Canaries dépendent du poids du colis:

Expéditions en Union Européenne

*Zone 1: Allemagne, Belgique, Danemark, Slovaquie, France, Irlande, Italie, Luxembourg, Pays-Bas, Pologne, Suède

**Zone 2: Autriche, Croatie, Estonie, Finlande, Lettonie, Lituanie, République Tchèque

**Zone 3: Bulgarie, Chypre, Slovénie, Hongrie, Malte, Roumanie

Expéditions en Europe vers les pays hors Union Européenne (*1)

Expédition en Afrique (*2)

Expédition en Asie + Océanie (*3)

Expédition en Amérique du Nord (*4)

Expédition en Amérique centrale + Sud + Îles (*5)

Expédition en Îles nordiques (*6)

(*1) No UE: Norvège, Royaume-Uni, Suisse, Albanie, Biélorussie, Bosnie-Herzégovine, Macédoine, Moldavie, Monténégro, Serbie, Ukraine, Turquie, Gibraltar, Cité du Vatican, Liechtenstein, Monaco, Saint-Marin, Guernesey, Jersey.

(*2) Afrique : Maroc, Guinée équatoriale, Algérie, Égypte, Afrique du Sud, Tchad, Gambie, République centrafricaine, Tunisie, Yémen, Soudan, Angola, Bénin, Botswana, Territoire britannique de l'océan Indien, Burkina Faso, Burundi, Cap-Vert, Cameroun, République démocratique du Congo, République du Congo, Côte d'Ivoire, Djibouti, Érythrée, Éthiopie, Gabon, Ghana, Guinée-Bissau, Kenya, Lesotho, Libéria, Madagascar, Malawi, Mali, Maurice, Mauritanie, Mozambique, Namibie, Niger, Nigeria, Île de la Réunion, Rwanda, Sao Tomé-et-Principe, Sénégal, Seychelles, Sierra Leone, Swaziland, Tanzanie, Togo, Ouganda, Zambie, Zimbabwe, Comores, Mayotte, Somalie, Libye

(*3) Asie + Océanie: Israël, Bangladesh, Bhoutan, Birmanie, Brunei, Népal, Sri Lanka, Arménie, Azerbaïdjan, Géorgie, Kazakhstan, Kirghizistan, Turkménistan, Ouzbékistan, Singapour, Thaïlande, Taïwan, Mongolie, Hong Kong, Philippines, Indonésie, Malaisie, Japon, Corée du Sud, Inde, Arabie saoudite, Bahreïn, Émirats arabes unis, Jordanie, Koweït, Liban, Oman, Pakistan, Qatar, Chine, Laos, Macao, Timor oriental, Vietnam, Afghanistan, Corée du Nord, Territoires palestiniens, Irak, Tadjikistan, Cambodge, Iran, Russie, Australie, Île Norfolk, Nouvelle-Zélande, Îles Cook, Fidji, Guam, Îles Mariannes du Nord, Kiribati, Îles Marshall, Micronésie, Nouvelle-Calédonie, Palaos, Papouasie-Nouvelle-Guinée, Polynésie française, Îles Salomon, Samoa, Samoa américaines, Tuvalu, Vanuatu, Wallis et Futuna, Maldives, Tonga, Nauru, Niue, Terres australes et antarctiques françaises

(*4) Amérique du Nord: États-Unis, Mexique, Canada, Saint-Pierre-et-Miquelon

(*5) Amérique centrale + Sud + Îles: Porto Rico, Belize, Costa Rica, Salvador, Guatemala, Haïti, Honduras, Nicaragua, République dominicaine, Chili, Argentine, Brésil, Bolivie, Panama, Paraguay, Pérou, Uruguay, Venezuela, Colombie, Équateur, Anguilla, Antigua-et-Barbuda, Aruba, Bahamas, Barbade, Bermudes, Dominique, Grenade, Guadeloupe, Guyana, Îles Vierges, Jamaïque, Martinique, Montserrat, Saint-Martin, Saint-Vincent-et-les-Grenadines, Sainte-Lucie, Trinité-et-Tobago, Antilles néerlandaises, Géorgie du Sud et les îles Sandwich du Sud, Maldives, Saint-Barthélemy, Îles Turques-et-Caïques, Îles Caïmans, Saint-Christophe-et-Niévès, Îles Vierges américaines, Cuba, Guyane française, Suriname.

(*6) Îles nordiques: Islande, Groenland, Îles Féroé.

SPÉCIFICATIONS GÉNÉRALES

• Marque de moteur KOHLER KDI
• Marque d'alternateur KOHLER
• Tension (V) 400/230
• Tableau de bord : APM303
• Boîte facultative : APM403
• Boîte facultative : M80
• Boîte facultative : Bornier 5 5
• Type de refroidissement : Radiateur
• Type de réalisation : G2

DIMENSIONS VERSION COMPACTE

• Longueur (mm) 1410
• Largeur (mm) 720
• Hauteur (mm) 1080
• Capacité du réservoir (L) 50
• Poids net (kg) 490

DIMENSIONS VERSION INSONORISÉE M126

• Insonorisation de type M126
• Longueur (mm) 1750
• Largeur (mm) 775
• Hauteur (mm) 1230
• Capacité du réservoir (L) 50
• Poids net (kg) 660
• Niveau de pression acoustique @1m en dB(A) 50Hz (75% PRP) 71
• Niveau de pression acoustique @7m en dB(A) 58

Système d'échappement

• Chaleur expulsée dans les gaz d'échappement (kW) 13
• Température des gaz d'échappement (°C) 520
• Débit de gaz d'échappement (l/s) 59
• Contre-pression d'échappement maximale (mm H2O) 500

Système de refroidissement

• Capacité du moteur et du radiateur (l) 6,80
• Puissance du ventilateur (kW) 0,50
• Débit d'air du ventilateur (m3/s) 0,65
• Contre-pression du radiateur (mm H2O)
• Type de refroidissement Glycol-Éthylène
• Chaleur rayonnée (kW) 4
• Chaleur expulsée dans l'eau HT (kW) 17
• Température de l'eau à l'arrêt du moteur (°C) 110
• Début de l'ouverture du thermostat HV (°C) 79
• Ouverture totale du thermostat HV (°C) 93

Généralités

• Marque de moteur KOHLER KDI
• Numéro de pièce du moteur KDI1903M *
• Type d'aspiration Athmo
• Arrangement des cylindres L
• Nombre de cylindres 3 Cylindrée (l) 1,86 Alésage (mm) *
• Course (mm) 88 * 102
• Taux de compression 18,5 : 1 Vitesse (tr/mn) 1500
• Puissance auxiliaire maximale à la vitesse nominale (kW) 19
• Réglementation des fréquences (%) +/- 2,5
• Type d'injection Indirecte
• Type de contrôle Mécanique
• Type de filtre à air, modèles secs Système de carburant
• Débit maximal de la pompe à mazout (l/h) 30
• Consommation avec ventilateur Consommation 110% de charge (l/h) 5
• Consommation 100% de la charge PRP (l/h) 4,50
• Consommation 75% de la charge PRP (l/h) 3,30
• Consommation 50% de la charge PRP (l/h) 2,30
• Émissions de particules (g/kW.h) 0,20
• Émission de CO (g/kW.h) 2,38

Spécifications de l'alternateur

• Marque d'alternateur KOHLER
• Réf. alternateur KH00404T
• Nombre de pôles 4
• Nombre de roulements
• Technologie à anneau et sans brosse
• Indice de protection IP23
• Classe d'isolation H
• Nombre de fils 12
• Capacité à maintenir un court-circuit à 3 In pendant 10 s
• Oui Ajustement de l'AVR
• Oui Couplage direct
• Données relatives à la demande
• Excès de vitesse (tr/min) 2250
• Facteur de puissance (Cos Phi) 0,80
• Régulation de la tension à la vitesse fixée (+/- %) 1
• Forme d'onde : NEMA=TIF <45
• Forme d'onde : IEC=FHT <2
• Distorsion harmonique totale à vide DHT (%) 3,6
• Distorsion harmonique totale à la charge DHT (%) 2,0
• Temps de réponse (Delta U = 20 % de transitoire) (ms) 200
• Données sur les performances : Puissance nominale continue 40°C (kVA) 20 Taux de déséquilibre maximal (%) 100 Crête de démarrage du moteur (kVA) sur la base d'une chute de tension de x % avec un facteur de puissance de 0,3
